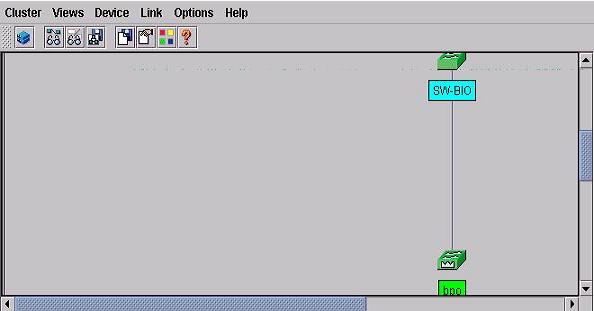

Быстрый старт Часть 2 Автор: Стахов Всеволод Управление кластером Здесь вы можете добавлять и удалять членов из кластера, при условии, конечно, что вы знаете их пароли и тот коммутатор (свитч), за которым вы находитесь является командным. Обновление системы IOSПозволяет обновить систему IOS на свитчах, принадлежащих данному кластеру, с командного свитча:

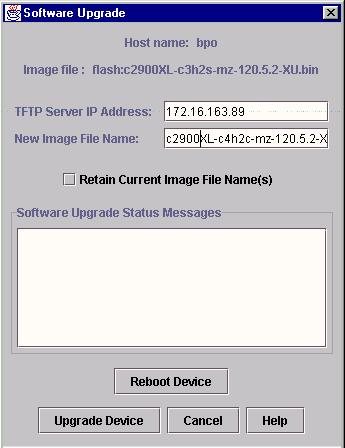

Для обновления операционной системы свитча (IOS) через сеть, вам необходимо указать адрес TFTP сервера(он должен существовать по данному адресу) и имя файла(узнайте у владельца TFTP сервера). Затем нажмите кнопку Upgrade и следите, чтобы не было ошибок(например, не найден TFTP сервер), при удачном обновлении нажмите кнопку Reboot для перезагрузки машины, иначе попробуйте обновить систему ещё раз. Управление протоколом SNMP .Название SNMP расшифовывается как простой протокол передачи сетевых сообщений. Его основное назначение - передавать сообщения(TRAP) от клиента к серверу. При этом клиент указывает строку общения, чем потдверждает серверу, что он может с ним общаться. В свитчах Catalyst этот механизм используется очень широко для обнаружения других свитчей к нему подключённых. Поэтому вначале свитч опрашивает свои порты и определяет, где находятся другие свитчи серии Catalyst. На основании этого происходит интеллектуальная маршрутизация и построение топологии сети. Вид страницы управления протоколом SNMP состоит из трёх закладок: 1-я имя свитча и его местоположение (информация о свитче для других свитчей - серверная часть):
Здесь мы видим информацию о свитче такую, какой она представляется для других свитчей, поэтому изменять её нет никакой необходимости. 2-я закладка представляет клиентскую часть свитча. Здесь описываются строки общения. Изменять эту информацию нельзя ни в коем случае, пока вы точно не знаете, что делаете . 3-я закладка представляет наибольшую ценность:

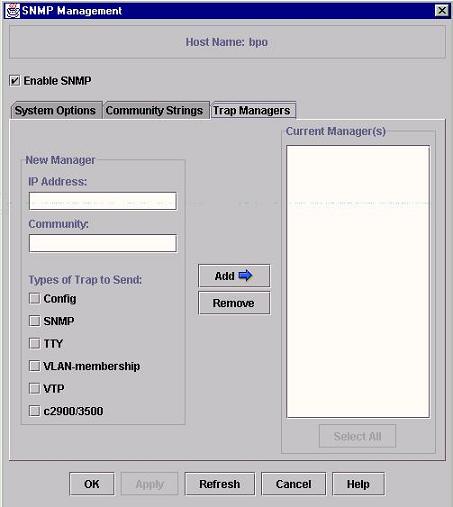

Здесь вы можете указать сервер SNMP для получения сообщений от свитча. Для этого в поле IP address укажите ip адрес сервера SNMP и ниже укажите строку общения(эту информацию можно получить от владельца SNMP сервера) и щелкните кнопку ADD(добавить) - адрес сервера появится в списке справа. Его оттуда можно удалить нажатием кнопки REMOVE (выделив его ip адрес). Для данного сервера укажите те сообщения, которые ему нужно посылать, выделив соответствующие флажки. После всех изменений нажмите кнопку OK или Cancel. Список флажков:
CLI:Назначение SNMP сервера

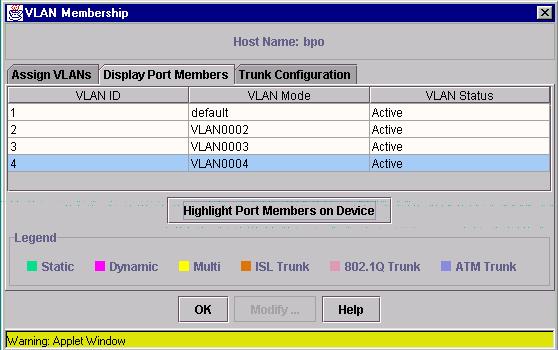

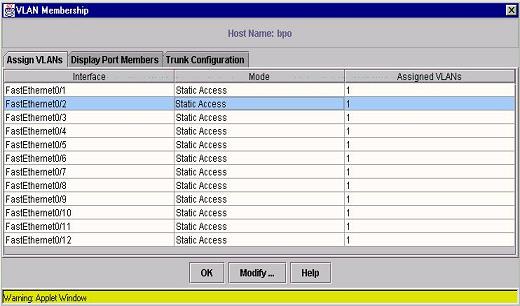

Членство в VLAN Данная страница очень важна в настройке свитча, т.к. она позволяет наблюдать и изменять VLAN у портов, а также изменять конфигурацию trunk портов и наблюдать порты, принадлежащие какому-либо VLAN. Страница управления VLAN состоит из 3-х закладок(если она вызывается из всплывающего меню порта, то сразу же показывается страница настройки порта). 1-я из них показывает все порты на свитче в заданном формате. Имя порта состоит из определяющей его класс части: FastEthernet, номера модуля (0 если системный), и номер порта. В следующем примере, порт находится на модуле 0 (системный порт) и имеет номер 1: FastEthernet0/1 далее следует колонка режима работы: Static(статический доступ - один порт --> один VLAN), Multi(мульти 1 порт --> много VLAN), Dynamic(динамический) и Trunk(магистраль). В 3-й колонке в зависимости от режима работы указываются дополнительные параметры: для статического - это одно число - номер VLAN, для multi - список VLAN, разделённых запятыми или тире(1,2-10,16) а для trunk и dynamic портов здесь будет надпись N/A - параметров нет.

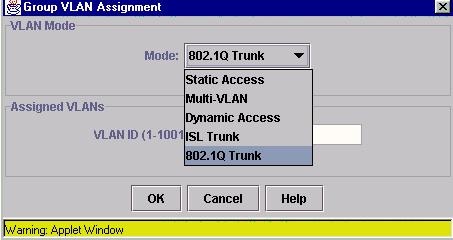

Для модификации параметров свитча нажмите кнопку Modify - и вам предстанет следующее окно:
Здесь вы можете поменять тип порта, как это показано на рисунке и для статических или мульти портов указать членство в VLAN (как это было написано выше). После изменений нажмите кнопку OK или Cancel.

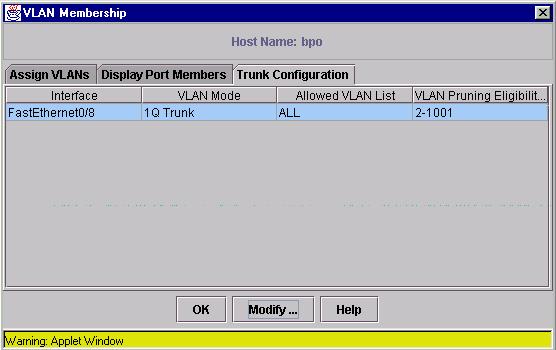

На 3-й странице вы можете увидеть конфигурацию trunk портов: в первой колонке - имя trunk порта, режим его протокола: ISL или IEEE802.1q, список допустимых VLAN и список ???? VLAN. Для изменения списка допустимых и ???? VLAN нажмите кнопку modify для данного trunk порта.
