Cisco LRE - что это такое?

Решения Cisco LRE предназначены для преодоления "последней мили" и позволяют организовывать высокоскоростные каналы передачи информации по обыкновенной телефонной проводке. Не секрет, что это не первое подобное решение. Существует довольно большое количество решений для передачи информации по существующим телефонным кабелям. Чем же отличается технология Cisco LRE?

Во-первых, это высокие скорости - более высокие, чем у традиционных модемов для выделенных линий или кабельных модемов - до 15Мбит/сек. Во-вторых, Cisco LRE не требует, собственно, выделенной линии - данные могут передаваться параллельно с традиционной телефонией или даже ISDN. Наконец, в третьих, Cisco LRE - решение, позволяющее достичь высокой плотности портов в одном узле связи - один коммутатор Catalyst LRE при размере всего в 1U (44,4 мм) имеет 12 либо 24 портов LRE. То есть имеет возможность обслуживать до 12 или 24-х линий LRE. А уж об управляемости устройств Cisco и говорить лишний раз не приходится - она всем прекрасно известна.

Рассмотрим оборудование Cisco LRE подробнее. Комплект оборудования состоит из трех устройств:

• Cisco Catalyst LRE - коммутатор LRE, устанавливается, как и положено коммутатору, в центре сети.
• Cisco Customer Premises Equipment (CPE) - выносной блок, устанавливается на стороне клиента.
• Cisco LRE 48 POTS Splitter - разделитель сигналов LRE и телефонии, устанавливается в непосредственной близости от коммутатора LRE.

Первые два устройства являются необходимыми, последнее - сплиттер, используется только в том случае, если линия, на которой работает LRE используется еще и для передачи телефонных сигналов или ISDN.

Выносной блок Customer Premises Equipment - CPE.

Много говорить о CPE, наверное, не имеет большого смысла. Этот блок представляет собой пластиковую коробочку, внешним видом напоминающую мыльницу. Блок не содержит никаких органов управления и имеет только 4 светодиодных индикатора - RDY, ACT, ETH, PWR. Их назначение приведено в таблице 1.

На задней панели устройства расположены 4 разъема - питание, порт Fast Ethernet, порт для подключения входящей линии (wall) и порт для подключения телефона (phone), если линия используется так же для передачи телефонных сигналов.

Работать CPE может только совместно с Catalyst LRE, конфигурация в которой CPE работает с CPE нереализуема в принципе. Как говорится, by design. Можете даже не пытаться. Вот, собственно, и все.

Коммутатор Cisco Catalyst LRE

Если вы знакомы с дизайном серии Catalyst XL, тогда внешний вид Catalyst LRE покажется очень знакомым. Высота устройства - 1U. На задней панели расположены разъем для подключения шнура сети электропитания, разъем RJ45 для подключения управляющего терминала, наконец, разъем для подключения источника резервного питания.

Передняя панель имеет некоторые отличия. Так, порты LRE выведены с помощью разъема RJ21. Слегка изменен вид кнопки переключения режимов индикации состояния портов. Разъемов RJ45 всего 4 - именно столько портов Fast Ethernet имеет коммутатор. Подключив управляющий терминал, можно увидеть, что Cisco Catalyst LRE управляется привычной всем, кто когда-либо работал с устройствами Cisco, IOS. Программное обеспечение Catalyst LRE поддерживает все те же функции, что и Enterprise-версии традиционных Catalyst. Если кто-то рассчитывал, что Catalyst с CPE будут подбирать скорость соединения по телефонной линии автоматически, исходя из качества линии - он глубоко заблуждался. Скорость на каждом порту LRE устанавливается принудительно с помощью так называемых "профилей". Профилей, разумеется, несколько. Список профилей приведен в таблице 2.

Профиль Mode-Zero официально Cisco не поддерживается, поэтому найти подробную информацию о режиме передачи, скорости и расстояниях не удалось. Есть отдельные сведения о скорости 1Мбит, но не более того.

Буквы LL в обозначении профиля означают Low Latency. Достигается это следующим образом. Профили без букв LL используют код Рида-Соломона при передаче информации по телефонной паре. Таким образом, обеспечивается защита от кратковременных импульсных помех, однако, при этом возможно снижение скорости передачи. При установке профиля LL код Рида-Соломона не используются.

Несколько слов о типе - приватный или публичный профиль и их использовании. Приватный профиль устанавливается для каждого интерфейса отдельно. Публичный профиль устанавливается единый для всех портов коммутатора. При этом установленный публичный профиль имеет приоритет перед приватным профилем. То есть, если в режиме глобальной конфигурации установлен какой-либо публичный профиль, на всех портах работает публичный профиль, независимо от того, какие приватные профили установлены для конкретных портов.

Такой подход к установке профилей создает определенные сложности при создании конфигурации коммутатора в некоторых случаях. Из практического опыта использования выяснилось, что публичные профили имеют несколько большую "дальнобойность". Однако при подключении нескольких линий различной длины может сложиться ситуация, при которой возникнет необходимость задействовать публичный профиль и таким образом искусственно занижать скорость коротких линий, которые могли бы работать на более быстрых приватных профилях.

Фирма Cisco рекомендует использовать публичные профили, если оборудование LRE работает на линии, по которой передаются сигналы традиционной телефонии. Публичные профили созданы с учетом требований электромагнитной совместимости с традиционной телефонией и ISDN. В остальных случаях могут быть использованы любые профили в зависимости от протяженности линии и требуемой скорости передачи.

Splitter

Сплиттер представляет собой простой фильтр с частотой среза порядка 1МГц. Это пассивное устройство, предназначенное разделять сигналы LRE и телефонии. Сплиттер имеет 6 портов RJ21 - 2 порта - для подключения Catalyst-ов, 2 порта - для подключения телефонной станции и 2 порта - для подключения абонентских линий. В общем, все просто, понятно и дополнительных разъяснений не требует.

Разумеется, сплиттер не является необходимой частью комплекса. Он необходим только в том случае, если оборудование LRE работает на линиях, по которым передаются еще и телефонные сигналы. Если же используются выделенные линии - сплиттер не нужен.

Интант

-----------------------------------------------------------------------------------------

Технологии не стоят на месте и на настояший момент выпущены новые модели коммутаторов Cisco LRE и абонентских терминалов. Ниже представлен их краткий обзор.Коммутаторы Catalyst 2950 LRE

Коммутаторы Catalyst 2950 LRE представляют собой устройства с фиксированной конфигурацией портов. Коммутаторы могут быть объединены в стек, обеспечивая полноскоростной (wire-speed) доступ по технологии LRE с одной стороны, и возможность подключения к высокоскоростным корпоративным сетям по технологии Fast/Gigabit Ethernet с другой.

Встроенные порты SFP поддерживают модули 1000BASE-SX или 1000BASE-LX, предоставляя дополнительную гибкость при подключении коммутаторов к магистральной сети, а наличие двух одновременно работающих портов uplink позволяет создавать отказоустойчивые сетевые конструкции, которые в сочетании с технологиями Etherchannel, STP UplinkFast и Per VLAN Spanning Tree Plus (PVST+) обеспечивают быстрое автоматическое восстановление работоспособности и разделение нагрузки между соединениями.

Семейство Cisco Catalyst 2950 LRE представлено двумя моделями коммутаторов:

Коммутаторы Catalyst 2950 LRE оснащены интеллектуальными функциями обработки трафика, такими как расширенные функции обеспечения безопасности, высокая доступность портов и расширенные возможности по управлению качеством сетевого обслуживания (QoS). Наряду с этим, коммутаторы обеспечивают традиционную простоту коммутируемых локальных сетей (LAN switching).

Коммутаторы Catalyst 2950 LRE также оснащены встроенным программным обеспечением Cisco Cluster Management Suite (CMS), позволяющих выполнять функции конфигурирования коммутаторов в стандартном Web-браузере. В дополнение к CMS коммутаторы поддерживают удаленное управление по протоколу SNMP, что позволяет управлять ими при помощи платформ сетевого управления, например CiscoWorks.

Новое оконечное устройство Cisco 585 Customer Premise Equipment

В новом устройстве имеется 4 порта Fast Ethernet и два разъема RJ-11, один для подключения к телефонной розетке (WALL), второй для подключения телефона (PHONE). Так же, как и Cisco 575 LRE CPE, Cisco 585 LRE полностью совместимо с коммутаторами 2924-LRE-XL и 2912-LRE-XL и поддерживает Web-based управление с помощью программного обеспечения Cisco Cluster Management Suite (CMS), имеющегося на коммутаторах.

Отличительной особенностью Cisco 585-LRE является поддержка механизмов, обеспечивающих качество обслуживания QoS, необходимых для одновременной передачи обычных данных и критичного к задержкам трафика. Источниками таких типов трафика могут быть персональные компьютеры, компьютерные приставки, IP-телефоны, точки беспроводного доступа и т.п. сетевые устройства. Для предоставления необходимого качества обслуживания Cisco 585-LRE поддерживает 802.1p QoS с двумя приоритетными очередями (priority queue), что позволяет приоритезировать голосовой и видео трафик относительно обычных пользовательских данных.

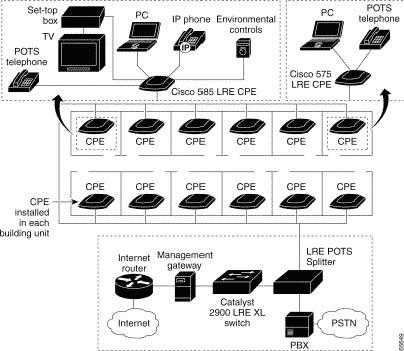

Типичная схема развертывания LRE-сети представлена на рисунке CPE-устройства присоединяются посредством обычной телефонной проводки через LRE POTS Splitter к коммутатору LRE и телефонной станции. Наличие сплиттера не обязательно, но его применение позволяет одновременно подключить и телефоны, и сетевое оборудование без каких либо изменений в существующей телефонной сети (прокладки дополнительных кабелей, монтажа и т.д.)

На рисунке сравниваются варианты подключения пользовательского оборудования к CPE 575 и новому CPE 585. Устройство CPE 585 не поддерживает режима ручной конфигурации параметров Ethernet-портов. По умолчанию установлено значение speed – auto и режим half duplex.
Устройства поставляются как в индивидуальной упаковке, так и комплектами по 6 и 24 шт. В поставку включаются:
- Блок питания с кабелем
- Комплект для монтажа на стену или стол
- Комплект документации (один на упаковку)
