Пример развития сети здания управления и модернизации сети предприятия.
Часть 2
Проектная часть сети здания заводоуправления:
Одной из основных целей задания было максимально использовать имеющееся оборудование поэтому в качестве коммутатора ядра сети использован коммутатор 3 уровня Cisco Catalyst 6000 в него добавлен модулем маршрутизации и оптические модули для GBIC. Для обеспечения высокой степени надежности в данном коммутаторе зарезервированы управляющие и интерфейсные модули, а также блоки питания. Для обеспечения резервирования подключений серверов предусмотрена возможность их подключения двумя и более интерфейсами с объединением физических соединений в один логический по технологии Fast Etherchannel . В качестве коммутаторов рабочих групп использованы коммутаторы 2 уровня Cisco Catalyst 2980 (имеющие по 80 портов в одном устройстве), обладающие богатым набором функций по обеспечению качества обслуживания и безопасности подключений в локальной сети. Соединение коммутаторов к ядру сети производится через интерфейс 1000Base-SX с использованием технологии Gigabit Ethernet.
С учетом запаса на возможное расширение предлагается следующая конфигурация:
Тип интерфейса |
Назначение |
Количество интерфейсов |
10/100 Base - T |
Подключение рабочих станций, сетевых принтеров и др. сетевого оборудования |
480 |
10/100/1000 Base - T |
Подключение серверов |
48 |
1000 Base - X (требуется GBIC ) |
Подключение серверов, этажных коммутаторов |
2+8+8 |
Коммутаторы Cisco Catalyst 2980 устанавливаются на каждом этаже в левом и правом крыле соответственно. (Расчет портов велся исходя из площади помещений в расчете 6 м*2 на одно рабочее место + одна информационная розетка на кабинет.) Старались задействовать все имеющиеся кабинеты этажей не зависимо от того сидят там сейчас люди или нет. Количество вытянутых линий при этом превысило имеющуюся емкость этажных коммутаторов, но так как использовались не все места замены или расширения портов коммутаторов не потребовалось.
Для горизонтальной подсистемы предпологается использовать СКС Legran. Все информационные кабели сводятся в коммутационные этажные шкафы каждого крыла. Телефонные кабели сводятся к этажным коммутационным шкафам, которые соеденены имеющимися кабелями с центральной кроссовой. Электрические кабели из каждого кабинета предпологается вывести на соответствуюшие автоматы этажного шкафа электроснабжения.

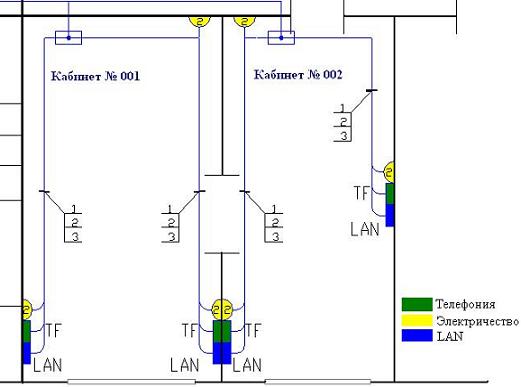

Среднее рабочее место проектировалось исходя из: ( 1 розетка информационная, 1 розетка телефонная, 2 розетки электрические), на каждый кабинет дополнительно закладывалось 2 бытовые электрические розетки + 1 на кондиционер + 1 телефонная на факс.
Спасибо за внимание!
