Быстрый старт
Подключение и установка коммутатора серии 2900xl
Часть 3
Автор: Стахов Всеволод
Spanning Tree Protcol

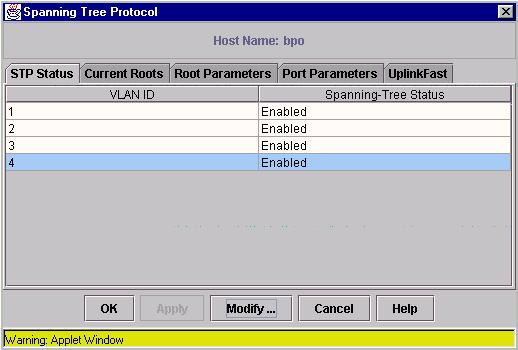

Данный протокол призван обеспечивать исключение "мёртвых" пакетов из сети. То есть предотвращать появление бесконечных циклов в сети. Если в сети существуют кольца, то лучше включить STP так как он поможет очень существенно снизить траффик. По умолчанию STP включен везде(я ещё так понял, что с помощью этого протокола происходит маршрутизация пакетов на уровне свитчей). Страница управления STP состоит из нескольких разделов. Первый из них позволяет выключать или включать STP для конкретных VLAN/ Для этого нажмите кнопку Modify и выберите из списка Enabled или Disabled. Вид страницы:

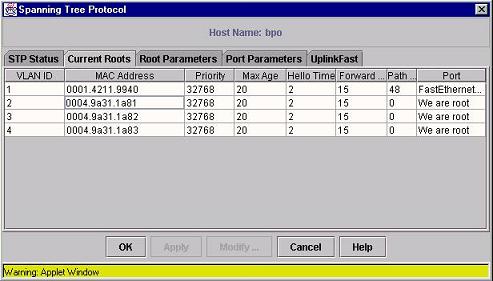

2-я страница показывает список главных свитчей STP(STP root) для отдельных VLAN. Эта страница служит для просмотра mac адресов и других параметров главных свитчей. Эти параметры будут разъяснены далее.

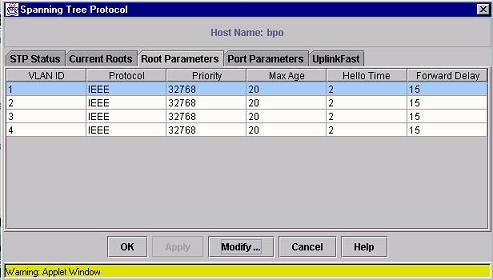

3-я страница позволяет изменить параметры STP для данного свитча. Для этого выберите vlan и нажмите кнопку modify - вам будет представлен список параметров STP для данной vlan.
| Protocol | Тип протокола STP: IEEE или IBM. Везде по умолчанию применяется IEEE. Этот параметр менять не следует |
| Priority | Приоритет данного свитча в STP, может принимать значения от 0 до 65535. Меньшее число означает больший приоритет. Свитч с наибольшим приоритетом становится главным(root) для данного vlan. |
| Max Age | Число секунд(6-200), которое свитч ждёт конфигурационных сообщений STP до попытки переконфигурации. Этот параметр применяется для главного свитча. Для других этот параметр наследуется от главного. |
| Hello Time | Число секунд(1-10) между передачей сообщений другим свитчам о том, что данный работает. Этот параметр применяется для главного свитча. Для других этот параметр наследуется от главного. |
| Forward Delay | Число секунд(4-200), когда порт изменяет своё состояние с состояния исследование(learning) в состояние передача пакетов(forwarding) при изменении конфигурации. Это как раз то время, когда у порта мигает желтый индикатор при присоединении или отсоединении сетевого кабеля. |
4-я страница позволяет изменить параметры STP для каждого конкретного порта. Для этого выберите порт и нажмите кнопку modify.
| Параметр | Объяснение |
|---|
| Port Fast | Этот параметр позволяет порту при изменении настроек сразу же преходить от состояния learning к состоянию forwarding. При этом изучение STP происходит лишь при включении свитча. Этот параметр полезен для серверов, которые работают с большим числом клиентов. |
| Path cost | Меньшее число означает большую скорость передачи. 100 - 10Мбит; 19 - 100Мбит; 4 - 1Гбит; 2 - 10Гбит |
| Priority | Число, означающее приоритет порта. Большее число - больший приоритет. |
CLI:
Изменение задержки пердачи пакетов| Шаг 1 | configure terminal | Вход в режим конфигурации. |
| Шаг 2 | spanning-tree [vlan stp-list ] forward-time seconds | Введите значение задержки передачи пакетов в секундах в диапазоне от 4-х до 200-т. |
| Шаг 3 | end | Выход из режима конфигурации. |
| Шаг 4 | show spanning-tree | Проверка изменений. |
Включение режима быстрого порта
| Шаг 1 | configure terminal | Вход в режим конфигурации. |
| Шаг 2 | interface interface | Вход в режим настройки порта. |
| Шаг 3 | spanning-tree portfast | Включение режима быстрого порта. |
| Шаг 4 | end | Выход из режима конфигурации. |
| Шаг 5 | show running-config | Проверка изменений. |
Сохранение параметров
Данный пункт позволяет сохранить все сделанные изменения в начальной конфигурации. То есть после перезапуска свитча эти параметры сохранятся.
Пользовательские настройки
Настройки частоты обновления графиков связей и изображения свитча.
Легенда
Отображает, что означают цвета на изображении свитча.
Справка

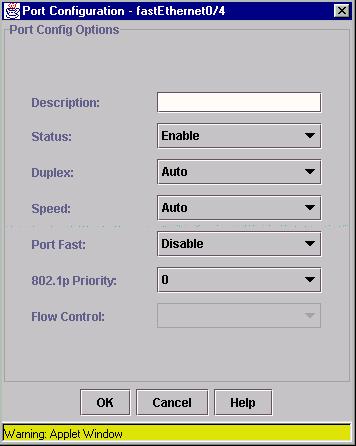

Настройки порта
По умолчанию все порты включены.
Для отключения порта выполните следующие действия:
- В разделе Status, снимите флажок Enable .
Этот раздел показывает состояние порта. Если даже порт Enabled, то он всё равно может иметь состояние LINK DOWN, если к нему не подключено никакое устройство - Нажмите Apply .
Если вы сконфигурировали SNMP сервер, то ему посылается сообщение linkdown.
Присвоение имени порту
Чтобы присвоить порту имя, выполните следующее:
1. В поле Name введите желаемое имя для порта.
2. Нажмите Apply .
Изменение установок дуплекса и скорости порта
Порты типа FastEthernet способны автоматически определять скорость и тип дуплекса подключённого устройства.
Внимание : изменение данных настроек порта вызывает 30-и секундную задержку в передаче пакетов, так как связующее дерево сети должно настроить свои параметры циклов.
Для того, чтобы изменить настройки скорости и дуплекса, выполните следующее:
-
Для настройки режима дуплекса: в поле Duplex, выберите Half (полу), Full (полный), или Auto (автоопределение). Fast Ethernet порты по умолчанию устанавливаются в режим Auto .
-
Для настройки скорости: задайте параметры в поле Speed , допустимые значения 10 (10 МБит), 100 (100 МБит), или Auto (автоопределение). Для FastEthernet портов по умолчанию стоит режим автоопределения.
-
Нажмите Apply .
Иногда автоопределение работает неверно, тогда надо устанавливать эти параметры вручную.
Для Гигабитных портов доступен также flow control . Но для таких портов всегда работает режим полного дуплекса, а скорость невозможно изменить.
Отображение статистической информации о порте
Для показа статистической информации нажмите кнопку View в выбраном порте в разделе Statistics . Откроется отдельное окно броузера, где эта статистика и будет показана в виде графика.
Указание : вы можете сбросить статистику для порта, нажав кнопку Reset , это ещё и закроет окно броузера со статистикой.
Описания полей
| Поле | Описание |
| Port | Отображается слово "Fa" (Fast Ethernet), "Gi" (Gigabit Ethernet), or "AT "(for ATM) и номер порта. |
| Status | Включение и отключение порта. Вначале просто показывает текущий статус порта. |
| Duplex: | Изменение режима дуплекса порта( Full, Half или Auto ). Вначале просто показывает текущий статус дуплекса порта. |
| Speed: | Устанавливает скорость для Fast Ethernet портов: значения 10 (10 МБит), 100 (100 МБит), или Auto (автоопределение). Вначале просто показывает текущий статус скорости порта. Для портов типа GigaBit всегда показывает значение 1000 |
| Port Name | Описание порта. |
| Port Fast | Включает или выключает режим быстрого порта. |
| 802.1p | Изменяет приоритет для пакетов, идущих с данного порта для VLAN тегов в IEEE802.1q пакетах(trunk порты). Изменять этот параметр не рекомендуется. |
