Пример развития сети здания управления и модернизации сети предприятия.

Часть 1

Исходные данные:

3-х этажное здание управления имеет два крыла (левое и правое) длинною по 80 метров. В каждом крыле кабинеты расположены с двух сторон от центрального коридора.

На каждом этаже левое и правое крыло отделено небольшим холлом.

В существующей компьютерной сети управления работают 200 рабочих станций, компьютерная сеть существует не во всех кабинетах. Планируется установка компьютеров на все рабочие места управления.

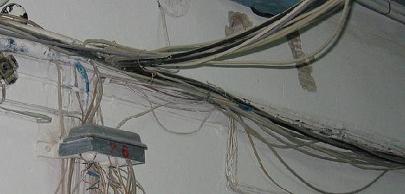

Сеть создавалась спонтанно, отдельными участками, которые потом соединялись между собой, единой стратегии в построении сети не применялось. Используемое активное оборудование разных производителей, коммутаторы и концентраторы рапологаются в кабинетах пользователей доступ к ним не ограничен, включены в обычную бытовую электросеть без источников бесперебойного питания. Витая пара компьютерной сети и телефонная проводка проложена вдоль коридоров по стенам и закреплена хомутами к другим кабелям.

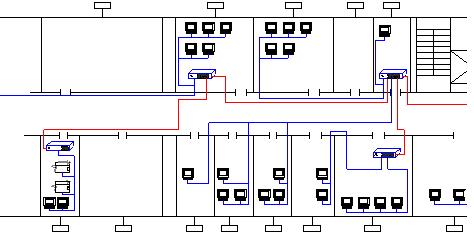

В кабинетах ситуация с кабельной системой аналогичная - компьютеры подключены к каскадно(последовательно)включенным коммутаторам. Такое подключение приводит к перегрузке порта коммутатора к которому подключен целый шлейф коммутаторов и рабочих станций (происходило периодическое подвисание порта на коммутаторах низкой ценовой категории - устранялось перезагрузкой коммутатора).

Сеть здания управления - это всего лишь один локальный участок всей сети предприятия. Имеются другие участки сети в цехах и административно-бытовых корпусах, удаленных на растояние до 4-х км и не соединенных с основной сетью управления.

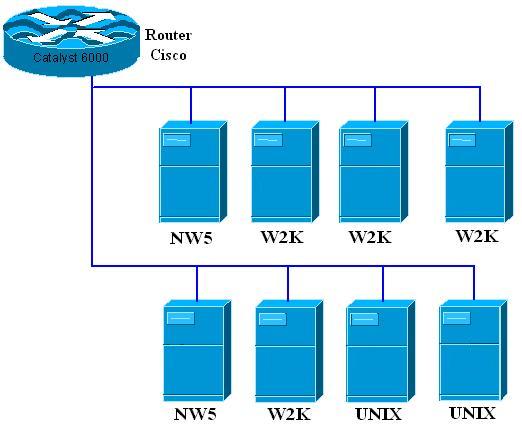

Серверная расположена в отдельном помещении телефонной кроссовой, оснащенным охранной сигнализацией и системой кондиционирования. Основная масса серверов распологаются в серверной защищены источниками бесперебойного питания и включены в центральный коммутатор Cisco Catalyst 6000. Отдельные сервера с установленными на них задачами распологаются по отделам в Управлении и в цехах (Централизованно не обслуживаются а порою не администрируются вообще).

Сеть управления имеет выход в Интернет и выделенный канал к сети головной организации.
