Сетевые архитектуры

Сетевые архитектуры разделяются по скорости передачи данных, среде передачи, вариантах реализации, топологии



Ethernet

Fast Ethernet

Gigabit Ethernet

Номинальная скорость передачи информации, Мбит/с

10

100

1000

Среда передачи

Витая пара, коаксиал, оптоволокно

Витая пара, оптоволокно

Витая пара, оптоволокно

Варианты реализации

10 Base2,
10 BaseT,
10 Base5, 1
Base5, 10
Broad36

100 Base-TX,
100 Base-FX,
100 Base-T4

1000Base-X
1000Base-LX
1000Base-SX
1000Base-CX
1000Base-T

Топология

Шина, звезда

Звезда

Звезда



Ethernet. 10Мбит/с.

  • 10BaseT (Витая пара);
  • 10Base2 (Тонкий коаксиал);
  • 10Base5 (Толстый коаксиал);
  • 10BaseFL (Оптоволокно

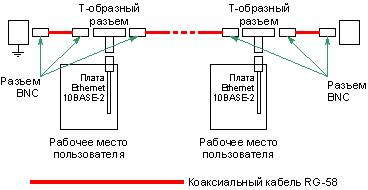

10Base2 или Тонкий Ethernet

Основная используемая топология общая шина
Используемый провод коаксиальный кабель 50 Ом, тонкий
Максимальная длина сегмента 185 метров
Минимальное расстояние между точками подключения 0,5 метра
Максимальное количество точек подключения к сегменту 30
Максимальное количество сегментов в сети 5



10Base5

IEEE 10Base5 или "толстый" Ethernet - самый старый стандарт среди остальных. В настоящее время затруднительно найти в продаже новое оборудование для построения сети на этом стандарте. Основные его параметры

Используемая топология Общая шина
Используемый провод Коаксиальный кабель толстый (так называемый "желтый") с волновым сопротивлением 50 Ом.
Максимальная длина сегмента (отрезок сети без повторителя, ограниченный терминаторами) 500метров (1640 футов)
Минимальное расстояние между точками подключения 2,5 метра (8,2 фута)
Максимальное количество точек подключения к сегменту 100
Максимальное количество сегментов сети 5

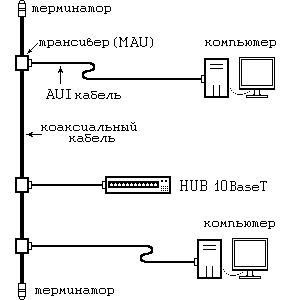

Устройства подключаются к сети посредством устанавливаемого на кабель трансивера (transceiver - MAU(Media Access Unit)).
Максимальная длина трансиверного кабеля (длина кабеля между трансивером и устройством) 25 метров



При подключении используется разъем (AUI) 15 pin

10Base-T или Ethernet на витой паре

В 1990 году IEEE опубликовал спецификацию 802.3 для построения сети Ethernet на основе витой пары. l0BaseT (10 — скорость передачи 10 Мбит/с, Base — узкополосная, Т — витая пара) — сеть Ethernet, которая для соединения компьютеров обычно использует неэкранированную витую пару ( UTP ). Тем не менее и экранированная витая пара ( STP ) также может применяться в топологии lOBaseT без изменения каких-либо ее параметров. Большинство сетей этого типа строятся в виде звезды, но по системе передачи сигналов представляют собой шину, как и другие конфигурации Ethernet. Обычно концентратор сети lOBaseT выступает как многопортовый (multiport) репитер и часто располагается в распределительной стойке здания. Каждый компьютер подключается к другому концу кабеля, соединенного с концентратором, и использует две пары проводов: одну — для приема, другую — для передачи. Максимальная длина сегмента l0BaseT — 100 м (328 футов). Минимальная длина кабеля — 2,5 м (около 8 футов). Сеть l0BaseT может обслуживать до 1024 компьютеров.
Кабель Категоря 3,4 или 5 UTP
Соединители RJ-45 на концах кабеля
Расстояние между сегментами 100м максимум по спецификации IEEE 802.3, но как показала практика, это не предел
Магистраль для соединения маршрутизаторов По спецификации коаксиальный или оптоволоконный кабель для объединения в крупные ЛВС (на практике всё происходит совсем по другому :))
Общее число компьютеров в ЛВС без применения специальных компонентов, увеличивающих это количество По спецификации - до 1024

10BaseFL

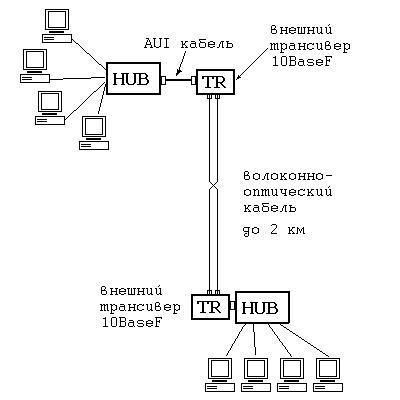

10BaseFL (10 - скорость передачи 10 Мбит/с, Base - узкополосная передача, FL - оптоволоконный кабель) представляет собой сеть Ethernet, в которой компьютеры и репитеры соединены оптоволоконным кабелем. Основная причина причина популярности 10BaseFL - возможность прокладывать кабель между репитерами на большие расстояния (например между зданиями). Максимальная длина сегмента 10BaseFL - 2000м.

Ethernet. 100Мбит/с.

Новые стандарты Ethernet позволяют преодолеть скорость передачи в 10 Мбит/с.Известны несколько стандартов Ethernet, которые могут удовлетворить возросшие требования, рассмотрим 2 из них:

  • 100BaseVG-AnyLAN Ethernet;
  • 100BaseX Ethernet(Fast Ethernet).

И Fast Ethernet, и 100 Base VG-Any LAN работают примерно в пять-десять раз быстрее, чем стандартный Ethernet. Кроме того, они совместимы с существующей кабельной системой 10BaseT. Это означает, что перейти от l0BaseT к этим стандартам достаточно просто и быстро.

100VG-AnyLAN

100VG (Voice Grade) AnyLAN - новая сетевая технология, которая сочетает в себе элементы Ethernet и Token Ring. Эта технология, разработанная фирмой Hewlett-Packard, в настоящее время совершенствуется стандартом IEEE 802.12. Спецификация 802.12 -стандарт передачи кадров Ethernet 802.3 и пакетов Token Ring 802.5. Эта технология имеет несколько названий:

  • l00VG-AnyLAN;
  • 100Base VG;
  • VG;
  • AnyLAN.

Спецификации

Перечислим возможности некоторых из существующих в настоящее время спецификаций l00VG-AnyLAN:

  • минимальная скорость передачи данных 100 Мбит/с;
  • поддержка каскадируемой топологии «звезда» на основе витой пары категории 3, 4 или 5 и оптоволоконного кабеля;
  • метод доступа по приоритету запроса (различаются два уровня приоритета: низкий и высокий);
  • поддержка средств фильтрации персонально адресованных кадров в концентраторе (для повышения степени конфиденциальности);
  • поддержка передачи кадров Ethernet и Token Ring.

Топология

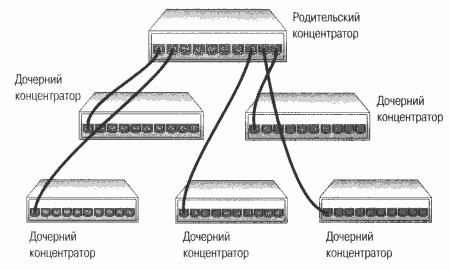

Сеть 100VG-AnyLAN строится по топологии «звезда», где все компьютеры соединены с концентратором. Сеть можно расширять, добавляя «дочерние» (child) концентраторы к центральному, «родительскому» (parent), который относится к ним так же, как и к компьютерам, т.е. родительские концентраторы управляют передачей компьютеров, соединенных со своими «детьми».

Некоторые соображения

Представленная технология требует использования специальных концентраторов и плат. Кроме того, длина кабеля 100BaseVG, по сравнению с 10BaseT и другими реализациями Ethernet, ограничена: общая длина пары кабелей от концентратора 100BaseVG до компьютеров не может превышать 250 м. Чтобы преодолеть это ограничение, надо использовать специальное оборудование. Ограничения длины кабеля приведут к тому, что для 100BaseVG потребуется больше кабельных стоек, чем для 10BaseT.

100BaseX Ethernet

Этот стандарт, иногда называемый Fast Ethernet, является расширением существующего стандарта Ethernet. Он строится на UTP категории 5, использует метод доступа CSMA/CD и топологию «звезда-шина» (подобно 10BaseT), где все кабели подключены к концентратору.

Спецификации среды

100BaseX включает три спецификации среды передачи:
  • 100BaseT4 (UTP категории 3, 4 или 5 с четырьмя парами проводов);
  • 100BaseTX (UTP или STP категории 5 с двумя парами проводов);
  • 100BaseFX (двухжильный оптоволоконный кабель).

Расшифровка обозначений:
100 - скорость передачи 100 Мбит/с
Base - тип передачи сигнала - узкополосная передача
T4 - тип кабеля - витая пара с использованем четырех пар обыкновенных телефонных проводов
TX - тип кабеля - витая пара с использованем двух пар проводов
FX - тип кабеля - двухжильный оптоволоконный кабель

1000Base

Это технология обеспечивающая передачу информации на скорости 1 Гбит/с.

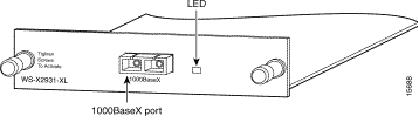

1000BaseX

Тип модуля

длина волны (nm)

Тип оптики

толщина (micron)

Band width (MHz.km)

Длина макс.

Shortwave (SX)

850

MMF 1

62.5

62.5

50.0

50.0

160

200

400

500

722 ft(220m)

902 ft (275m)

1640 ft (500m)

1804 ft (550m)

Longwave/Long-haul (LX/LH) (Patch cord installation is required for distances exceeding 300 m.)

1300

MMF

62.5

50.0

50.0

500

400

500

1804 ft (550m)

1804 ft (550m)

1804 ft (550m)

Longwave/Long-haul (LX/LH)

1300

SMF 2 (LX/LH)

9/10



32,810 ft (10 km)

MMF – Multi Mode Frequency
SMF – Single Mode Frequency

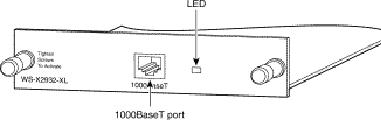

1000BaseT Module

Этот модуль предназначет для передачи информации со скоростью 1000Мб/с по обычной витой паре. Растояние 100 м.

Стандарт 1000 BaseT предусматривает использование всех 4-х пар витой пары.

Технология LRE (Cisco Catalyst 2924 LRE XL)

Используя оконечное устройство Cisco 575 LRE можно обеспечит передачу информации при скорости 15 Мбит/с на растояние до 1500 м по обычному телефонному кабелю или по одной паре кабеля UTP.

Спасибо за внимание!
