Сетевые модели OSI и IEEE Project 802
Работа сети заключается в передаче данных от одного компьютера к другому. В этом процессе можно выделить несколько отдельных задач:
- распознать данные;
- разбить данные на управляемые блоки;
- добавить информацию к каждому блоку, чтобы:
- указать местонахождение данных;
- указать получателя;
- добавить информацию синхронизации и информацию для проверки ошибок;
- поместить данные в сеть и отправить их по заданному адресу.
Сетевая операционная система при выполнении всех задач следует строгому набору процедур. Эти процедуры называются протоколами или правилами поведения. Протоколы регламентируют каждую сетевую операцию. Стандартные протоколы позволяют программному и аппаратному обеспечению различных производителей нормально взаимодействовать. Существует два главных набора стандартов: модель OSI и ее модификация, называемая Project 802. Чтобы изучить техническую сторону функционирования сетей, необходимо иметь четкое представление об этих моделях.
Модель OSI
В 1978 году International Standards Organization (ISO) выпустила набор спецификаций, описывающих архитектуру сети с неоднородными устройствами. Исходный документ относился к открытым системам, чтобы все они могли использовать одинаковые протоколы и стандарты для обмена информацией. Каждый профессионал в области компьютерных сетей должен знать основные организации, разрабатывающие сетевые стандарты, и их вклад в развитие сетей.
В 1984 году ISO выпустила новую версию своей модели, названную эталонной моделью взаимодействия открытых систем (Open System Interconnection reference model, OSI). Версия 1984 года стала международным стандартом: именно ее спецификации используют производители при разработке сетевых продуктов, именно ее придерживаются при построении сетей. Эта модель — широко распространенный метод описания сетевых сред. Являясь многоуровневой системой, она отражает взаимодействие программного и аппаратного обеспечения при осуществлении сеанса связи, а также помогает решить разнообразные проблемы.
Многоуровневая архитектура
В модели OSI сетевые функции распределены между семью уровнями. Каждому уровню соответствуют различные сетевые операции, оборудование и протоколы.
- Прикладной уровень
- Представительский уровень
- Сеансовый уровень
- Транспортный уровень
- Сетевой уровень
- Канальный уровень
- Физический уровень
Это и есть многоуровневая архитектура модели OSI. На каждом уровне выполняются определенные сетевые функции, которые взаимодействуют с функциями соседних уровней, вышележащего и нижележащего. Например, Сеансовый уровень должен взаимодействовать только с Представительским и Транспортным уровнем и т.п. Все эти функции подробно описаны.
Нижние уровни — Физический и Канальный — определяют физическую среду передачи данных и сопутствующие задачи (такие, как передача битов данных через плату сетевого адаптера и кабель). Самые верхние уровни определяют, каким способом осуществляется доступ приложений к услугам связи. Чем выше уровень, тем более сложную задачу он решает.
Каждый уровень предоставляет несколько услуг (т.е. выполняет несколько операций), подготавливающих данные для доставки по сети на другой компьютер. Уровни отделяются друг от друга границами — интерфейсами. Все запросы от одного уровня к другому передаются через интерфейс. Каждый уровень использует услуги нижележащего уровня.
Взаимодействие уровней модели OSI
Задача каждого уровня - предоставление услуг вышележащему уровню, «маскируя» детали реализации этих услуг. При этом каждый уровень на одном компьютере работает так, будто он напрямую связан с таким же уровнем на другом компьютере. Эта логическая, или виртуальная, связь между одинаковыми уровнями показана на рисунке ниже. Однако в действительности связь осуществляется между смежными уровнями одного компьютера — программное обеспечение, работающее на каждом уровне, реализует определенные сетевые функции в соответствии с набором протоколов.
Компьютер А | <---------> | Компьютер B | ||
Прикладной | <---------> | Прикладной | ||
Представительский | <---------> | Представительский | ||
Сеансовый | <---------> | Сеансовый | ||
Транспортный | <---------> | Транспортный | ||
Сетевой | <---------> | Сетевой | ||
Канальный | <---------> | Канальный | ||
Физический | <---------> | Физический |
Перед подачей в сеть данные разбиваются на пакеты. Пакет (packet) — это единица информации, передаваемая между устройствами сети как единое целое. Пакет проходит последовательно через все уровни программного обеспечения. На каждом уровне к пакету добавляется некоторая информация, форматирующая или адресная, которая необходима для успешной передачи данных по сети. На принимающей стороне пакет проходит через все уровни в обратном порядке. Программное обеспечение на каждом уровне читает информацию пакета, затем удаляет информацию, добавленную к пакету на этом же уровне отправляющей стороной, и передает пакет следующему уровню. Когда пакет дойдет до Прикладного уровня, вся адресная информация будет удалена и данные примут свой первоначальный вид. Таким образом, за исключением самого нижнего уровня сетевой модели, никакой иной уровень не может непосредственно послать информацию соответствующему уровню другого компьютера. Информация на компьютере-отправителе должна пройти через все уровни. Затем она передается по сетевому кабелю на компьютер-получатель и опять проходит сквозь все слои, пока не достигнет того же уровня, с которого она была послана на компьютере-отправителе. Например, если Сетевой уровень передает информацию с компьютера А, она спускается через Канальный и Физический уровни в сетевой кабель, далее по нему попадает в компьютер В, где поднимается через Физический и Канальный уровни и достигает Сетевого уровня.
В клиент-серверной среде примером информации, переданной Сетевым уровнем компьютера А Сетевому уровню компьютера В, мог бы служить адрес и, очевидно, информация контроля ошибок, добавленные к пакету.
Взаимодействие смежных уровней осуществляется через интерфейс. Интерфейс определяет услуги, которые нижний уровень предоставляет верхнему, и способ доступа к ним. Поэтому каждому уровню одного компьютера «кажется», что он непосредственно взаимодействует с таким же уровнем другого компьютера. Далее описывается каждый из семи уровней модели OSI и определяются услуги, которые они предоставляют смежным уровням.
Прикладной уровень
Уровень 7, Прикладной (Application), — самый верхний уровень модели OSI. Он представляет собой окно для доступа прикладных процессов к сетевым услугам. Этот уровень обеспечивает услуги, напрямую поддерживающие приложения пользователя, такие, как программное обеспечение для передачи файлов, доступа к базам данных и электронная почта. Нижележащие уровни поддерживают задачи, выполняемые на Прикладном уровне. Прикладной уровень управляет общим доступом к сети, потоком данных и обработкой ошибок.
Представительский уровень
Уровень 6, Представительский (Presentation), определяет формат, используемый для обмена данными между сетевыми компьютерами. Этот уровень можно назвать переводчиком. На компьютере-отправителе данные, поступившие от Прикладного уровня, на этом уровне переводятся в общепонятный промежуточный формат. На компьютере-получателе на этом уровне происходит перевод из промежуточного формата в тот, который используется Прикладным уровнем данного компьютера. Представительский уровень отвечает за преобразование протоколов, трансляцию данных, их шифрование, смену или преобразование применяемого набора символов (кодовой таблицы) и расширение графических команд. Представительский уровень, кроме того, управляет сжатием данных для уменьшения передаваемых битов.На этом уровне работает утилита, называемая редиректором (redirector). Ее назначение — переадресовать операции ввода/вывода к ресурсам сервера.
Сеансовый уровень
Уровень 5, Сеансовый (Session), позволяет двум приложениям на разных компьютерах устанавливать, использовать и завершать соединение, называемое сеансом. На этом уровне выполняются такие функции, как распознавание имен и защита, необходимые для связи двух приложений в сети. Сеансовый уровень обеспечивает синхронизацию между пользовательскими задачами посредством расстановки в потоке данных контрольных точек (chekpoints). Таким образом, в случае сетевой ошибки, потребуется заново передать только данные, следующие за последней контрольной точкой. На этом уровне выполняется управление диалогом между взаимодействующими процессами, т.е. регулируется, какая из сторон осуществляет передачу, когда, как долго и т.д.
Транспортный уровень
Уровень 4, Транспортный (Transport), обеспечивает дополнительный уровень соединения — ниже Сеансового уровня. Транспортный уровень гарантирует доставку пакетов без ошибок, в той же последовательности, без потерь и дублирования. На этом уровне сообщения переупаковываются: длинные разбиваются на несколько пакетов, а короткие объединяются в один. Это увеличивает эффективность передачи пакетов по сети. На Транспортном уровне компьютера-получателя сообщения распаковываются, восстанавливаются в первоначальном виде, и обычно посылается сигнал подтверждения приема. Транспортный уровень управляет потоком, проверяет ошибки и участвует в решении проблем, связанных с отправкой и получением пакетов.
Сетевой уровень
Уровень 3, Сетевой (Network), отвечает за адресацию сообщений и перевод логических адресов и имен в физические адреса. Одним словом, исходя из конкретных сетевых условий, приоритета услуги и других факторов здесь определяется маршрут от компьютера-отправителя к компьютеру-получателю. На этом уровне решаются также такие задачи и проблемы, связанные с сетевым трафиком, как коммутация пакетов, маршрутизация и перегрузки. Если сетевой адаптер маршрутизатора не может передавать большие блоки данных, посланные компьютером-отправителем, на Сетевом уровне эти блоки разбиваются на меньшие. А Сетевой уровень компьютера-получателя собирает эти данные в исходное состояние.
Канальный уровень
Уровень 2, Канальный, осуществляет передачу кадров (frames) данных от Сетевого уровня к Физическому. Кадры — это логически организованная структура, в которую можно помещать данные. Канальный уровень компьютера-получателя упаковывает «сырой» поток битов, поступающих от Физического уровня, в кадры данных.

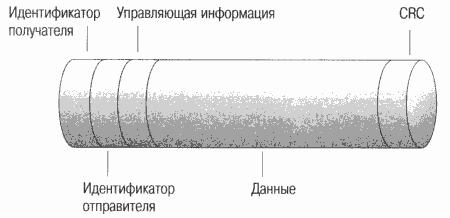

Ниже представлен простой кадр данных, где идентификатор отправителя -адрес компьютера-отправителя, а идентификатор получателя — адрес компьютера-получателя. Управляющая информация используется для маршрутизации, а также указывает на тип пакета и сегментацию. Данные - собственно передаваемая информация. CRC (остаток избыточной циклической суммы) — это сведения, которые помогут выявить ошибки, что, в свою очередь, гарантирует правильный прием информации.
Канальный уровень (Data link) обеспечивает точность передачи кадров между компьютерами через Физический уровень. Это позволяет Сетевому уровню считать передачу данных по сетевому соединению фактически безошибочной.
Обычно, когда Канальный уровень посылает кадр, он ожидает со стороны получателя подтверждения приема. Канальный уровень получателя проверяет наличие возможных ошибок передачи. Кадры, поврежденные при передаче, или кадры, получение которых не подтверждено, посылаются вторично.
Физический уровень
Уровень 1, Физический, — самый нижний в модели OSI. Этот уровень осуществляет передачу неструктурированного, «сырого» потока битов по физической среде (например, по сетевому кабелю). Здесь реализуются электрический, оптический, механический и функциональный интерфейсы с кабелем. Физический уровень также формирует сигналы, которые переносят данные, поступившие от всех вышележащих уровней. На этом уровне определяется способ соединения сетевого кабеля с платой сетевого адаптера, в частности, количество контактов в разъемах и их функции. Кроме того, здесь определяется способ передачи данных по сетевому кабелю.Физический (Physical) уровень предназначен для передачи битов (нулей и единиц) от одного компьютера к другому. Содержание самих битов на данном уровне значения не имеет. Этот уровень отвечает за кодирование данных и синхронизацию битов, гарантируя, что переданная единица будет воспринята именно как единица, а не как ноль. Наконец, Физический уровень устанавливает длительность каждого бита и способ перевода бита в соответствующие электрические или оптические импульсы, передаваемые по сетевому кабелю.
Модель IEEE Project 802
В конце 70-х годов, когда ЛВС стали восприниматься в качестве потенциального инструмента для ведения бизнеса, IEEE пришел к выводу: необходимо определить для них стандарты. В результате был выпущен Project 802, названный в соответствии с годом и месяцем своего издания (1980 год, февраль). Хотя публикация стандартов IEEE опередила публикацию стандартов ISO, оба проекта велись приблизительно в одно время и при полном обмене информацией, что и привело к рождению двух совместимых моделей.
Project 802 установил стандарты для физических компонентов сети — интерфейсных плат и кабельной системы, — с которыми имеют дело Физический и Канальный уровни модели OSI. Итак, эти стандарты, называемые 802-спецификациями, распространяются:
- на платы сетевых адаптеров;
- компоненты глобальных вычислительных сетей;
- компоненты сетей, при построении которых используют коаксиальный кабель и витую пару.
802 - спецификации определяют способы, в соответствии с которыми платы сетевых адаптеров осуществляют доступ к физической среде и передают по ней данные. Сюда относятся соединение, поддержка и разъединение сетевых устройств.
Категории
Стандарты ЛВС, определенные Project 802, делятся на 12 категорий, каждая из которых имеет свой номер.
- 802.1 — объединение сетей.
- 802.2 — Управление логической связью.
- 802.3 — ЛВС с множественным доступом, контролем несущей и обнаружением коллизий (Ethernet).
- 802.4 — ЛВС топологии «шина» с передачей маркера.
- 802.5 — ЛВС топологии «кольцо» с передачей маркера.
- 802.6 — сеть масштаба города (Metropolitan Area Network, MAN).
- 802.7 — Консультативный совет по широковещательной технологии (Broadcast Technical Advisory Group).
- 802.8 -- Консультативный совет по оптоволоконной технологии (Fiber-Optic Technical Advisory Group).
- 802.9 — Интегрированные сети с передачей речи и данных (Integrated Voice/Data Networks).
- 802.10 — Безопасность сетей.
- 802.11 — Беспроводная сеть.
- 802.12 — ЛВС с доступом по приоритету запроса (Demand Priority Access LAN, lOObaseVG-AnyLan).
Расширения модели OSI
Два нижних уровня модели OSI, Физический и Канальный, устанавливают, каким образом несколько компьютеров могут одновременно использовать сеть, чтобы при этом не мешать друг другу. IEEE Project 802 относился именно к этим двум уровням и привел к созданию спецификаций, определивших доминирующие среды ЛВС. IEEE, подробно описывая Канальный уровень, разделил его на два подуровня:
- Управление логической связью (Logical Link Control, LLC) — контроль ошибок и управление потоком данных;
- Управление доступом к среде (Media Access Control, MAC).
- Прикладной уровень
- Представительский уровень
- Сеансовый уровень
- Транспортный уровень
- Сетевой уровень
- Канальный уровень
- Управление логической связью (LLC)
- Управление доступом к среде (MAC)
- Физический уровень
Управление логической связью
Подуровень Управление логической связью устанавливает канал связи и определяет использование логических точек интерфейса, называемых точками доступа к услугам (service access points, SAP). Другие компьютеры, ссылаясь на точки доступа к услугам, могут передавать информацию с подуровня Управления логической связью на верхние уровни OSI. Эти стандарты определены в категории 802.2.
Управление доступом к среде

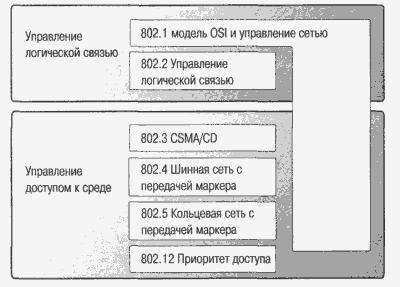

Как показано ниже, подуровень Управление доступом к среде — нижний из двух подуровней. Он обеспечивает совместный доступ плат сетевого адаптера к Физическому уровню . Подуровень Управление доступом к среде напрямую связан с платой сетевого адаптера и отвечает за безошибочную передачу данных между двумя компьютерами сети.
Категории 802.3, 802.4, 802.5 и 802.12 определяют стандарты как для этого подуровня, так и для первого уровня модели OSI, Физического .
