Пример развития сети здания управления и модернизации сети предприятия.

Часть 3

Реализация в части кабельной системы :

Внутренняя магистраль

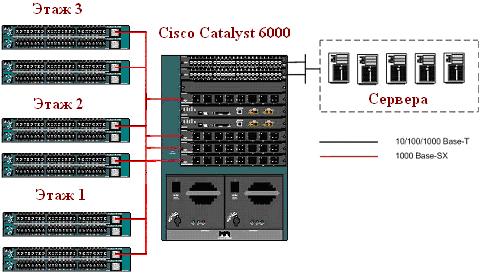

Как уже было отмечено, качестве ядра сети использован коммутатор 3 уровня Cisco Catalyst 6000. Коммутаторы рабочих групп Cisco Catalyst 2980, расположенные в этажных коммутационных шкафах, соеденены одномодным оптическим кабелем (4 волокна - 2 рабочих жилы + 2 резервных жилы) с центральным коммутатором 3 го уровня Cisco Catalyst 6000. Эти оптоволоконные соединения обеспечивают подсистему внутренних магистралей. Оптические кабели разведены на оптические кроссы, соединение с коммутаторами осуществляется при помощи оптических патчей. Кабели проложены в кабельных шахтах, проходящих скозь все этажи здания в каждом его крыле.

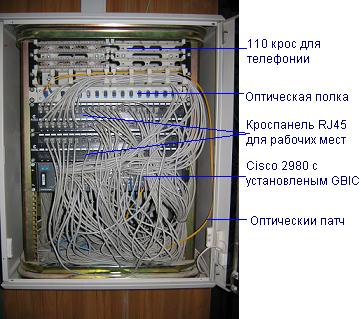

Вариант 1 этажного коммутационного шкафа

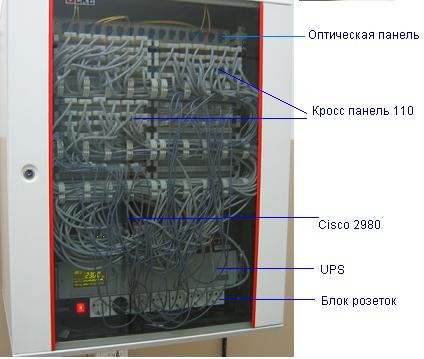

Вариант 2 этажного коммутационного шкафа

Горизонтальная подсистема

Горизонтальная подсистема проложена от коммутационных шкафов каждого этажного крыла к конкретному рабочему месту кабелем UTP 5 категории. В коммутационном шкафу кабели могут быть разведены на коммутационную панель с модульными разетками RJ 45 или кросс 110. Со стороны рабочих мест в кабинетах установлены розетки фирмы Legran.

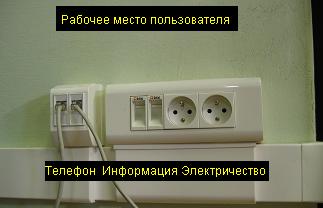

Вариант 1 рабочего места

Вариант 2 рабочего места

Исполнение варьируется в зависимости от выполненного ремонта либо внутренний вариант для гипсокартонных конструкций, либо наружный вариант для установки в короб. Прокладка кабеля по коридорам велась в подвесных лотках, закрытых в последствии подвесным потолком. Проводка в кабинетах осуществлялась либо в наружных коробах, либо за гипсокортонными конструкциями и подвесным потолком, на стадии проведения ремонтных работ. Розетки СКС маркируются по принципу - номер кабинета, номер рабочего места в кабинете. Аналогично маркируются розетки кросс-панелей в шкафу. Коммутация рабочих мест производится патч-кордами (розетка кросс-панели -- порт коммутатора) внутри кабинета подключение выполняется так же патч-кордами, необходимой длины. Все коммутации документируются с разрисовкой на плане сети.

Оборудование Серверной

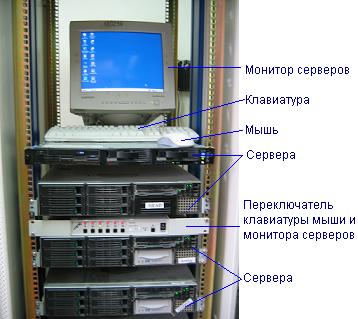

Сервера стандартного стоечного исполнения смонтированы в 19" шраф, внизу расположены источники бесперебойного питания соответствующей мощности ( на рисунке не показаны). Для удобства используется 1 монитор, клавиатура и мышь, подключенные к специальному переключателю. Если позволяет конструкция серверов (имеются два блока питания), то подключение питающих кабелей производится в разные источники бесперебойного питания. Желательно для их (UPS) подключения использовать либо разные фазы либо разные вводы.

Как видно по фотографии на некоторых серверах установлены ленточные накопители. На них выполняется резервное копирование серверов и данных.



Спасибо за внимание!
