Разделка кабелей в локальных сетях

В данном разделе мы рассмотрим практические приемы работы с кабелями.

Разделка коаксиальных кабелей

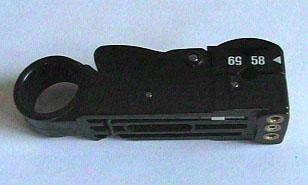

Для разделки разъемов коаксиального кабеля рекомендуется использовать специальные инструменты устройство для обрезки кабеля (cable stripper, предпочтительнее с тремя лезвиями, см. Рисунок ) и устройство для обжима разъема (crimming tool).

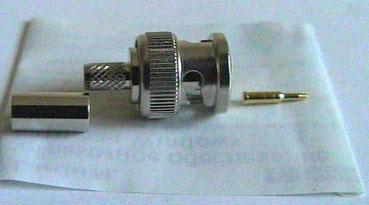

BNC разъемы для разделки под обжим поставляются в следующем комплекте

  • центральный контакт
  • корпус разъема
  • фиксирующая трубочка

Разделка разъема начинается с обрезания кабеля. Устройство обрезания должно быть настроено так, чтобы:

  1. лезвие, режущее внутреннюю изоляцию кабеля, прорезало изоляцию почти до центрального проводника, но не более;
  2. среднее лезвие, обрезающее оплетку кабеля, слегка подрезало внутреннюю изоляцию, но ни в коем случае не оставляло непрорезанных проволочек в оплетке;
  3. лезвие, прорезающее наружную изоляцию, резало не на полную глубину изоляции--по надрезанному кольцу лучше потом оторвать кусочек изоляции вручную.

Затем проводят опрессовку разъема на кабеле с помощью устройства обжима. Последовательность операций приводится ниже.

  1. Вначале на центральный проводник обрезанного кабеля надевают центральный контакт разъема, так чтобы он упирался о внутреннюю изоляцию кабеля. Если это невозможно, следует слегка укоротить центральный проводник кабеля. Затем вставляют центральный контакт надетый на кабель в обжимное устройство так, чтобы он упирался выступающим на его конце буртиком во внутренний край гнезда обжимного устройства, предназначенного для обжима центральных контактов, и обжимается.
  2. Затем надевают на кабель фиксирующую трубочку.
  3. Далее, например отверткой, слегка раздвигают проводники оплетки и надевают корпус разъема.
  4. Продвигают трубочку к корпусу разъема, стремясь к тому, чтобы она прижала проводники оплетки к корпусу разъема. В этот ответственный момент нужно добиться того, чтобы центральный контакт разъема находился на одном уровне с краем корпуса разъема. Для этого можно поставить край корпуса разъема на твердую поверхность и надавить кабель вниз до достижения желаемого результата.
  5. Затем аккуратно вставляют фиксирующую трубочку в устройство обжима и сначала слегка придавливают ее к корпусу разъема, следя за тем чтобы между ней и корпусом не образовался зазор, а затем проводят обжим с таким усилием, чтобы сработал контрольный флажок устройства обжима. Если длина фиксирующей трубочки превышает ширину губок обжимателя, то нужно повторить обжим со смещением вдоль трубочки. Иногда бывает полезно повторить обжим с поворотом на 60 или 120 градусов, если грани на трубочке после первого обжима получились неодинаковыми.

Разделка витой пары

Для разделки витых пар используют специальное устройство (см. Рисунок ), которое имеет три рабочие области и соответственно выполняет три функции.

  1. Ближе всего к рукояткам устройства располагается область, в которой установлен нож для обрезания проводников витой пары.
  2. В центре находится гнездо для обжима разъема.
  3. В верхней части устройства--область для зачистки наружной изоляции витой пары (внутренняя изоляция проводников не зачищается, а как уже было сказано прорезается контактами разъема).

Последовательность операций при разделке разъема витой пары такова.

1. Вначале проводят зачистку наружной изоляции кабеля. При зачистке плоского кабеля его упирают в специальный выступ на устройстве, расположенный в области зачистки, чтобы получить глубину зачистки под стандартный разъем, зажимают кабель и рывком производят зачистку. Немного более сложным выглядит процесс зачистки круглых кабелей витых пар. Наружную изоляцию круглого кабеля лучше только слегка надрезать, осторожно поворачивая его в области зачистки, а затем снять кусочек изоляции по кольцевому надрезу вручную.

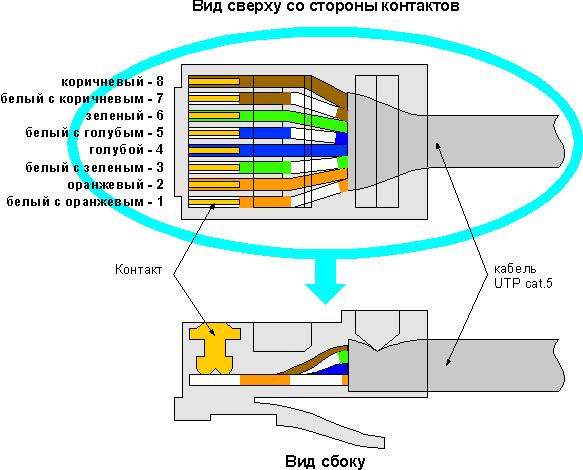

2. После зачистки разводят провода витой пары в одной плоскости в определенном порядке , выравнивают длину всех проводов и еще раз ровно подрезают. Порядок разводки проводов для разъемов RJ-45 определяется стандартом EIA/TIA568B. Цифрами на рисунке обозначены номера контактов разъема.

3. Затем производят заправку проводников в разъем и опрессовку. Рекомендуется по возможности использовать разъемы без вставки, так как процесс заправки проводников в корпус такого разъема выполняется проще.

3а. Если конструктивно разъем выполнен без вставки, то проводники аккуратно заправляются в его корпус до упора в торец разъема. Затем вставляют разъем в гнездо обжимного устройства и надавливают до тех пор пока устройство полностью не закроется.


3б. Если в конструкцию разъема входит вставка, то сначала на проводники витой пары надевается вставка. Вставка имеет форму крышки спичечного коробка, на одной из поверхностей которого имеются прорези по количеству проводников в витой паре. Вставку надевают на проводники таким образом: чтобы прорези были обращены к корпусу разъема. После насаживания вставки проводники витой пары еще раз подрезают и выравнивают срез с краем вставки. Для закрепления вставки в этом положении полезно у ее противоположного конца обжать проводники пальцами, чтобы вставка не смещалась. Затем вставку с проводниками вставляют в корпус разъема до тех пор пока она не упрется в торец разъема и обжимают разъем также как в случае разъема без вставки.

Спасибо за внимание!
