Построение домашней сети на основе WiFi роутера ASUS RT-AC1200
Введение
Современная сеть дома или квартиры это уже реальность нашей жизни, и мы не можем себе представить жизнь без сетевых устройств домашней сети. Как правило это компьютеры (ПК), смартфоны или планшеты, принтеры, сетевые (общие для всех) хранилища данных (СХД – NAS), Телевизоры, кондиционеры и прочая бытовая современная техника Интернета вещей (Internet of Things, IoT).
Роутер может стать центром такой сети и играть роль далеко не только устройства для передачи данных. К нему можно подключить внешнее хранилище для доступа с мобильных гаджетов, принтер, контролировать камеры и не только. Нами был выбран – ASUS RT-AC1200.
Цель построения сети
Первоначально стояла задача:- Обеспечить выход в интернет для домашних устройств
- Постараться максимально использовать беспроводные технологии (не выполнять дополнительных сетевых проводок)
- Обеспечить приемлемую пропускную способность сети при этом сохранить доступ устройств с 2,4 ГГц (Использование двух диапазонного роутера)
- Обеспечить развертывание медиа сервера для TV и локального хранилища фильмов

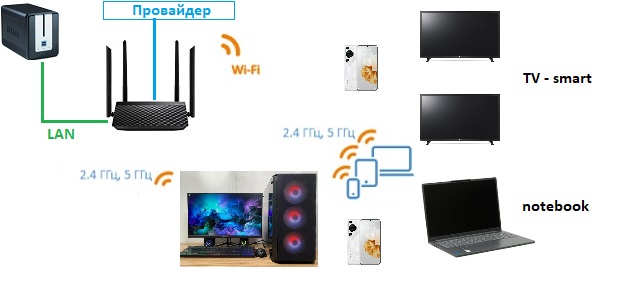

За основы приняли схему (показано ниже) соединения оборудования, взяв за основу роутер, подключив к нему внешний сетевой диск по USB (развернув на роутере медиа сервер). Сетевое хранилище D-Link DNS-323 подключили медным кабелем к порту LAN роутера, организовав на нем файловый доступ для компьютеров.

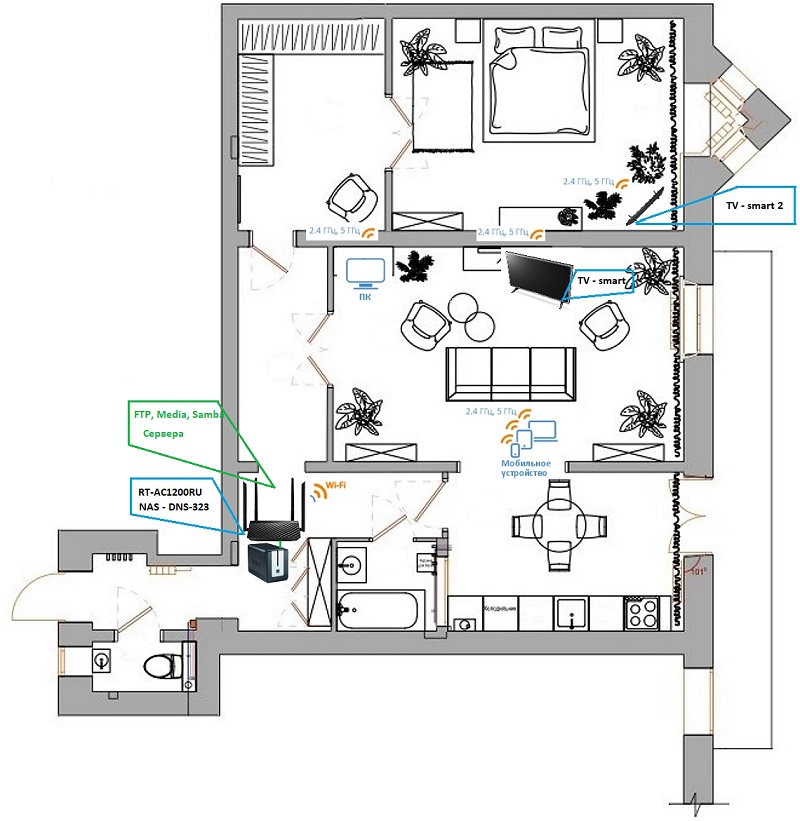

Оборудование разместили (как показано на плане) при входе в квартиру. Практически все потребители работают с роутером по WiFi в диапазоне 5 ГГц.

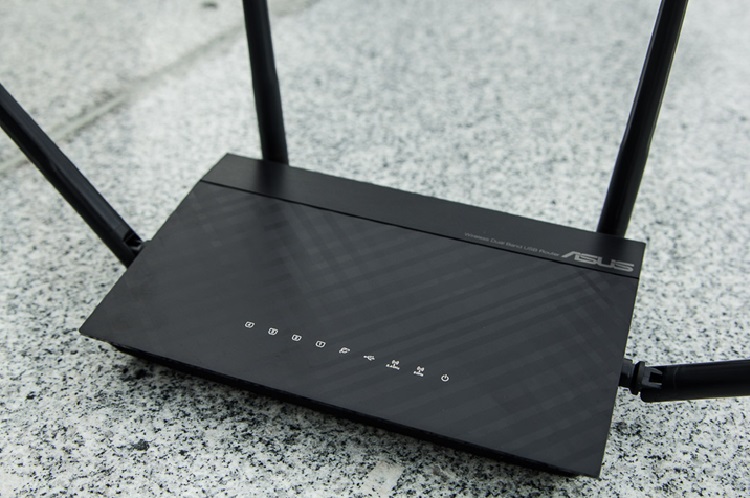

Технические характеристики роутера
- Стандарт связи: IPv4, IPv6, Wi-Fi (IEEE 802.11a/b/g/n/ac, 300+867 Мбит/с, 2.4/5 ГГц)
- Антенна: 4х штуки, регулируемые, 5 dBi
- Шифрование: WEP (64/128 бит), WPA2-PSK, WPA-PSK, WPA-Enterprise, WPA2-Enterprise, WPS
- Менеджмент: UPnP, DLNA, IGMP v1/v2/v3, DNS Proxy, DHCP, SNMP, NTP Client, DDNS, Port Trigger, DMZ, System Event Log
- Режим работы: беспроводной роутер, точка доступа
- Порты: 1х RJ-45 WAN (10/100 BaseT), 4х RJ-45 LAN (10/100 BaseT), 1х USB 2.0
- Корпус: пластик
- Индикаторы: 1х Power, 2х Wi-Fi, 1х USB, 1х WAN, 4х LAN
- Совместимость: Windows, macOS, Linux
- Габариты: 125x192x30 мм

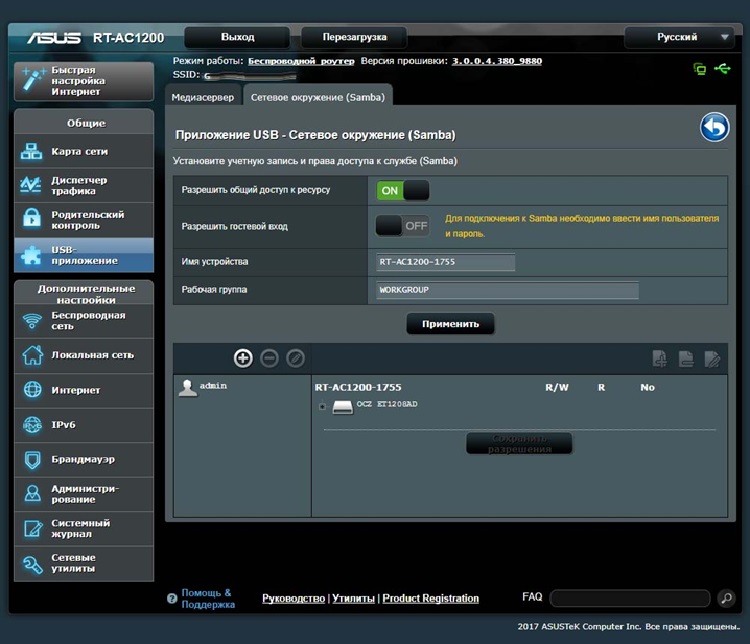

Используем роутер как DHCP сервер для раздачи адресов. Под основные устройства адреса зарезервированы. В настройках: «USB-приложение» предлагает нам создать файл или медиа-сервер, есть поддержка iTunes-сервера.

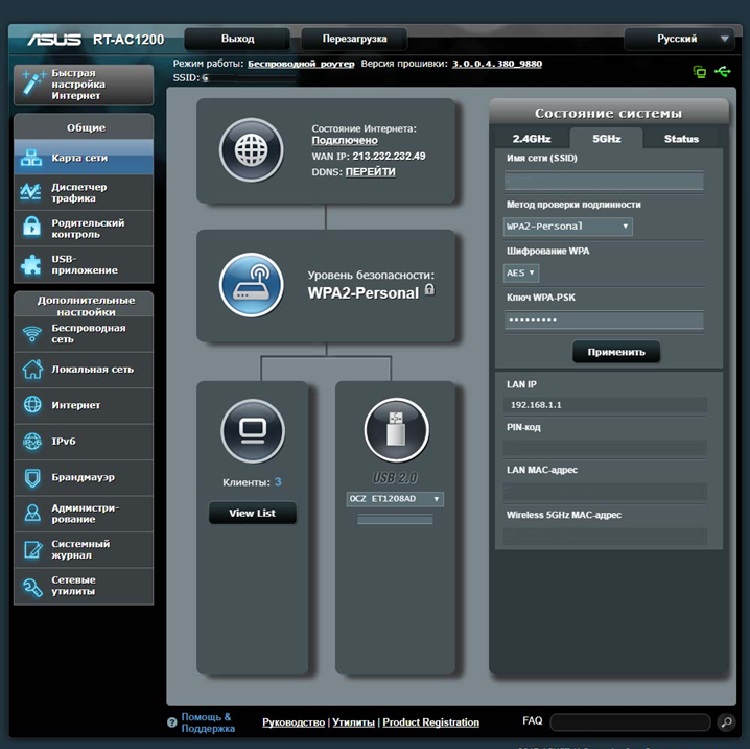

Мы создали Медиасервер для доступа к нему телевизоров LG. Исходное окно настроек выглядит так:
NAS DNS-323 с 2 отсеками для жестких дисков SATA
В NAS добавлены два SATA диска емкостью по1 Гб.
Сетевой дисковый массив DNS-323 сконфигурирован как два отдельных диска, которые подключены к компьютерам (потребителям) как сетевые диски.
Используется как архив для хранения фото, видео, данных и прочего… . Поэтому по умолчанию выключен, что к слову увеличивает его ресурс (время хранения данных).
В сети устройство имеет свой выделенный IP адрес.

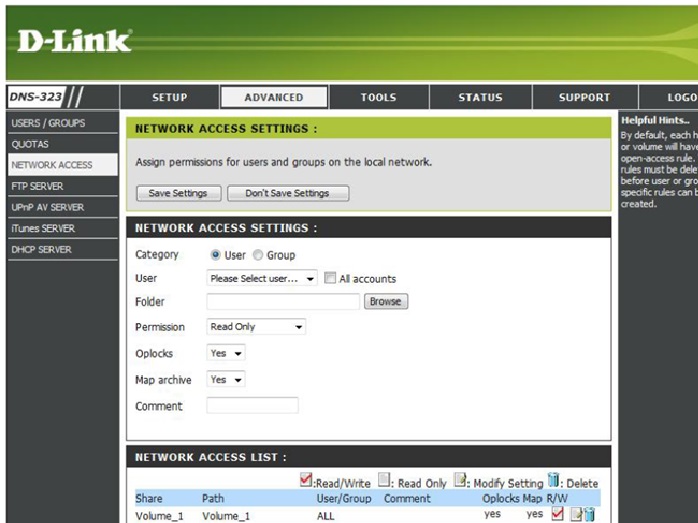

Мы настроили его как файл сервер организовав доступ по пользователям.
Smart телевизоры LG
Телевизоры работают как с кабельным телевидением, так и с IPTV по сети Интернет, используют доступ к роутеру, как к медиа серверу. Имеется поддержка 5 ГГц. Тормозов при просмотре FULL HD нет. Весь функционал «СМАРТ ТВ» работает.
Прочее
В последствии в систему были добавлены отдельные устройства для умного дома: Умные розетки, увлажнитель, контроллер умного дома и т.д. . Используемый диапазон 2,4 ГГц.
Заключение
ASUS RT-AC1200 годится на роль центра вашей цифровой вселенной, все поставленные цели реализованы, рост системы имеется – возможна дальнейшая модернизация.
Спасибо за внимание!
